product_h1">多功能DOB专用全新贴片机

DOB
全新全自动
速度快、精度高、稳定性好
线路板尺寸500*430mm
产品描述：DOB machine, dob mounter machine, dob pick and place machine, smt machine
在线订购

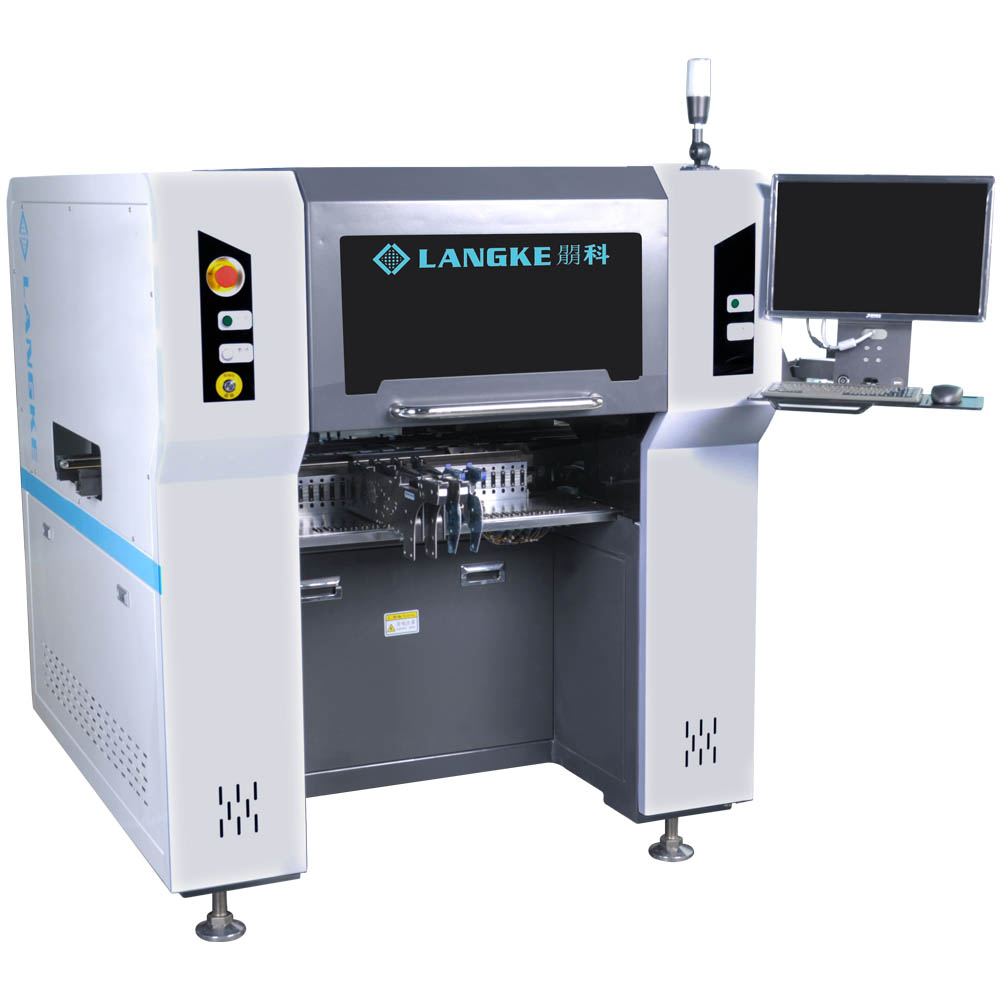

多功能DOB专用全新贴片机

产品介绍

LK-D8八头贴片机，针对DOB产品，主要解决DOB产品对贴装高度和精度的要求，解决卡料、速度等问题，提高了生产效率和良品率，并且同时兼容振动盘上料和飞达上料，大大降低客户成本。

本机特点

1、全自动在线生产，为客户减少目前招工难问题。

Inline Automatic production method, help customer to save labor cost.

2、自主研发磁悬浮电机：速度快、精度高、稳定性好。

R&D linear maglev motor: faster, higher and better.

3、全新适配机械系统，贴电解电容、电感等不易卡料

New type of machinery system, place electrolytic capacitor, inductor and other materials are not easy to jam.

4、自主研发软件系统，操作界面灵活简单、易学易懂

R&D software system, more easier to operate and learn.

5、可同时使用振动盘和飞达上料，M脚电容、卧式电容、电感等异形物料均可完美贴装

You can use feeder and bowl feeder at the same time, M type capacitor, Horizontal capacitor, inductor etc. can be mounted.

产品应用范围

各种DOB产品、LED灯具、LED电源驱动、小家电电路板、数码产品等线路板贴装，完美解决异形物料的贴装的成本和速度问题。

DOB products, LED, LED driver, Small electrical circuit board, such as appliances, digital products, this one machine can solve well the base cost and speed problem.

型号 Model	LK-D8
最大电路板面积 pcb max size	500（X）430(Y)14(Z)mm
Z轴最大移动范围 Z axis moving area	45mm
贴装元件高度 component height	20mm
最大贴片速度 max placement speed	15000CPH
平均贴片速度 average placement speed	7000-15000CPH
定位精度 position accuracy	0.1mm
吸嘴缓冲范围 nozzles buffer area	4.0
电源 power	220V/50Hz
控制方式 control method	电脑 computer
压缩空气 air pressure	0.65-0.75Mpa
平均功率 average power	2KW
喂料器 feeding	电动飞达+振动盘 electric feeder + bowl feeder
贴装头部驱动电机 mount head driving motor	直线（磁悬浮)电机 linear motor
贴装头 mount head	8头 8 heads
可装飞达数量 number of feeders	24 pcs
元件角度 component angle	任意角度 any angle
气源 air source	进口真空泵 vacuum pump
操作系统编程方式 OS program method	朤科自动研发，界面简单易学易懂，视觉编程
重量 weight	1000KG
外观尺寸（长宽高）dimension	1320mm1550mm1520mm
